工艺介绍

超高压喷射搅拌成桩止水帷幕N-Jet工法

 工法简介

超高压喷射搅拌成桩止水帷幕N-Jet工法（以下简称N-Jet工法，专利技术）是最新应用、世界之最、国内唯一的工法。该工法可针对各种复杂地层，多喷嘴、多角度且可以精准选择不同规格组合的喷嘴实行喷射施工，形成的桩体形状多样，包括圆形、扇形、网格状圆形、网格状扇形等，搅拌成桩特别均匀、质量高。同时配有一套国际先进智能化、数字化的施工管理装置，对浆、气、水流量及施工时地内压力实时监控，对周边扰动微小，特别是对于复杂敏感地质成桩、止水帷幕及加固效果很好，是目前世界上施工直径最大、深度最深的最先进的超高压浆液喷射搅拌成桩工艺。

 工法特点

1、通过水泥浆液高压喷射切割土体混合搅拌固结成体，喷射土体搅拌均匀，质量好，对周边环境影响小。

2、适应地层：土层、砂层、卵石、漂石层等复杂地质施工。

3、超大直径，最大直径可达8m，最大深度110m，超深围护地基加固，超深坑底止水封底加固，超深地下连续墙接缝止水补强及侧壁加固。

4、隧道、河堤、铁路、公路、地铁、危房及地下临近污水、自来水、煤气、电信、电缆危险构筑物的保护加固。

5、成桩的多样性，加固的桩体形状有圆形、半圆形、扇形、条形、网格状形，可根据实际工况需要自由组合，且能够垂直、倾斜施工，节能环保。

 工法设备

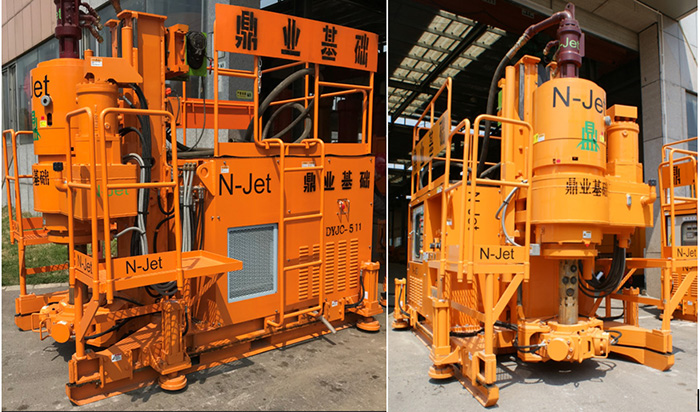

N-Jet工法外机

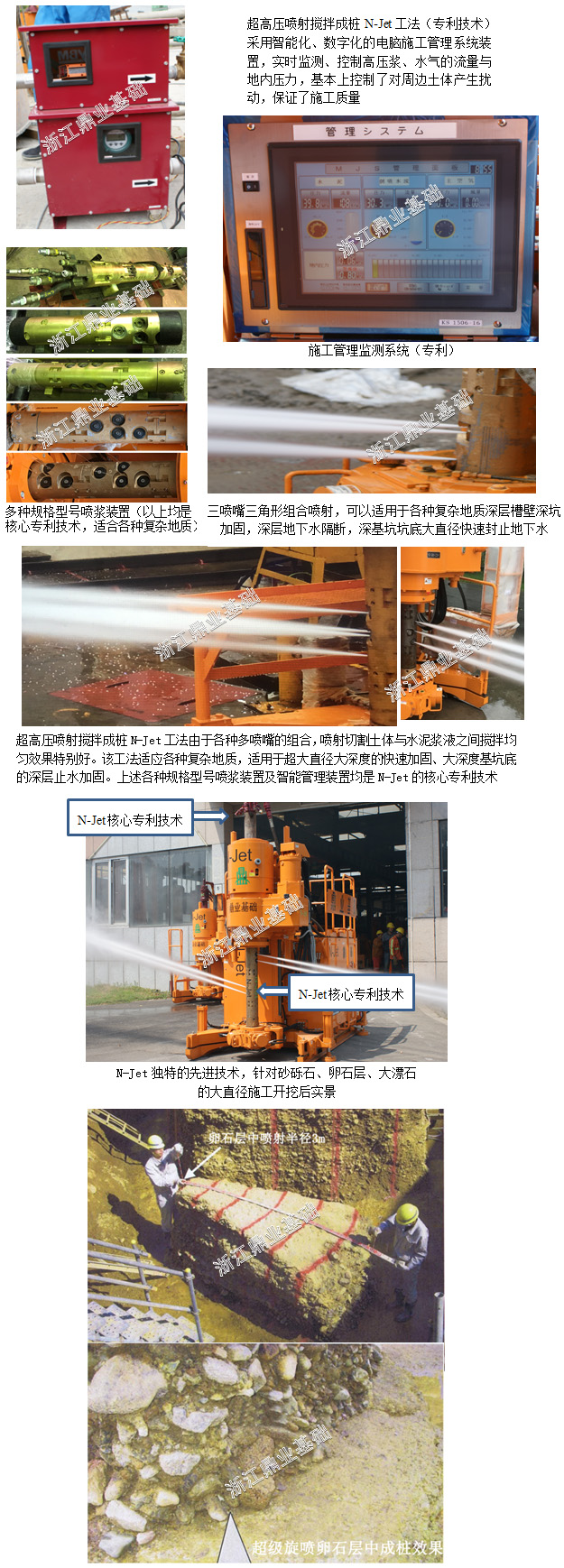

N-Jet独特先进技术在砾石、卵石层、大漂石等各种复杂地质中进行超大直径的成桩施工，该工艺

的优点是各种多喷嘴可以针对性的优良精准组合，保证了成桩的质量，以上是施工开挖后的实景图

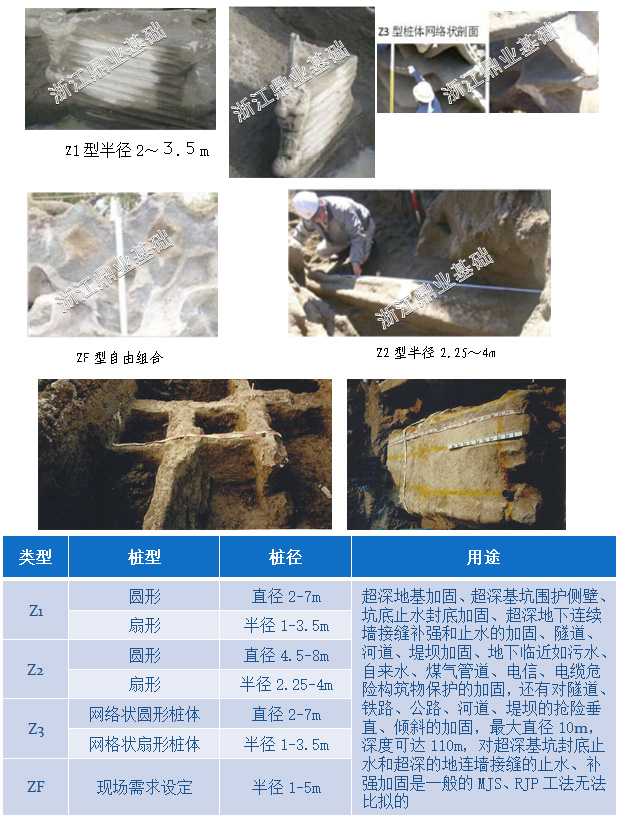

 N-Jet成桩有效尺寸及用途

N-Jet工法与常规的MJS、RJP对比



名称	N-Jet工法	MJS工法	RJP工法
桩径	最大直径10m	最大直径3.0m	最大直径3.5m
适应土层	土、砂、砂砾、卵石层、漂石层	土层、粉细砂、砂砾	土层、砂层
喷射压力	最大45Mpa	最大40Mpa	最大40Mpa
流量	最大600L/min	最大135L/min	最大195L/min
喷嘴数量	1-6多喷嘴	单喷嘴	双喷嘴
